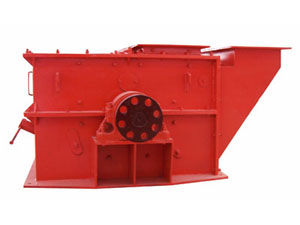

PCH环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤不仅能随转子旋转，还能绕锤销自转。物料进入破碎机后，在破碎腔内受到转子高速旋转的环锤冲击而破碎，被破碎的物料同时从环锤处获得动能，高速地冲向破碎板受到第一次破碎，然后落到筛板上，受环锤的剪切、挤压、研磨以及物料之间的相互碰撞作用，物料得到进一步的破碎，并通过筛孔排出机外，不能破碎的杂物则由环锤推入金属收集器，由操作人员定期清除。
环锤式破煤机适用于破碎各种脆性物料如：煤、煤矸石、焦炭、炉渣、红砂岩，疏松石灰石等。物料的挤压强度不超过150MPa，表面水分不应大于8％-11％，对于非粘结性物料，其表面水份可控制在15％以内。
|
型号
单位 |
转子×直径
mm |
转子转速
r/min |
进料粒度
mm |
出料粒度
mm |
生产能力
t/h |
电动机
|
外型尺寸
（长×宽×高）mm |
转子
重量Kg |
设备重量
（不含电机Kg） |
|
|
型号
|
功率/Kw
|
|||||||||
|
PCH-0606
|
600×600
|
980
|
200
|
≤30
|
30-60
|
Y225M-6
|
30
|
1350×1270×820
|
730
|
1770
|
|
PCh-0808
|
800×800
|
740
|
75-105
|
Y280M-8
|
45
|
1750×1620×1080
|
1400
|
3600
|
||
|
PCH-1010
|
1000×1000
|
300
|
≤30
|
160-200
|
Y315L1-8
|
90
|
2100×2000×1340
|
2700
|
6100
|
|
|
200-245
|
Y315L2-8
|
110
|
||||||||
|
PCH-1016
|
1000×1600
|
300-350
|
Js128-8
|
155
|
2700×2000×1350
|
3280
|
9200
|
|||
|
400-500
|
Y400-8
|
220
|
||||||||
|
PCH-1216
|
1200×1600
|
740
|
350
|
≤30
|
500-620
|
Y400-8
|
280
|
3100×2800×1750
|
5100
|
15000
|
|
620-800
|
Y450-8
|
355
|
||||||||
注：
1、当出料粒度可在3-60mm内任意选择，当出料粒度不大于15mm时，生产能力应为列表数值的60％；当出料粒度为3mm，物料表面水份不大于10％时，生产能力应为列表数值的30％。
2、订货时，必须说明被物料的名称及出料粒度、所需设备号和安装形式（左装或右装）、电机功率及电压是否要料斗或旁路槽。
